Planejamento experimental

Sistema matricial

  Relembrando um sistema matricial simples, tal como visto no capítulo de Biotermodinâmica:

\[ a_{11}*x_1 + a_{12} * x_2 = b_1 \\ a_{21}*x_1 + a_{22} * x_2 = b_2 \tag{1}\]

  Ou seja,

\[ A = \begin{bmatrix} a_{11} & a_{12}\\ a_{21} & a_{22} \end{bmatrix} , \]

\[ x = \begin{bmatrix} b_1\\ b_2 \end{bmatrix} , \]

\[ b = \begin{bmatrix} x_1\\ x_2 \end{bmatrix} \]

  Resolve-se agora os valores de x (ou \(\Delta\)’s) linearmente:

\[ A * x = b \tag{2}\]

  Utilizando-se álgebra matricial, soluciona-se a Equação 2 para os valores de x:

\[ x = A^{-1} * b \tag{3}\]

  Assim, a solução matricial, largamente empregada em situações multivariadas, como como metodologia de superfície de resposta e experimento fatorial, pode ser obtida pela Equação 4 que segue.:

\[ \beta = (X^T \; X)^{-1} \; X^T*y \tag{4}\]

      Outros exemplos são ilustrados na Equação 5:

\[ y = b_0+b_1*x, \, ajuste\ linear \\ y = b_0+b_1*x_1+b_2*x_2+...+b_n*x_n, \, ajuste \, multilinear \\ y = b_0+b_1*x_1+b_2*x_2+...+b_n*x_n, \, metodologia \, de \, superfície \, de \, resposta \, linear \\ y = b_0+b_1*x_1+b_2*x_2+b_{12}*x_1*x_2, \, planejamento \, fatorial \, 2^2 \\ y = b_0+b_1*x_1+b_2*x_2+b_3*x_3+b_{12}*x_1*x_2+,b_{13}*x_1*x_3+b_{23}*x_2*x_3+b_{123}*x_1*x_2*x3 \, experimento \, fatorial \, 2^3 \\ y = b_0+b_1*x_1+b_2*x_2+b_{11}*x_1^2+b_{22}*x_2^2+b_{12}*x_1*x_2, \, metodologia \, de \,superfície \, de \, resposta \, quadrática \\ \tag{5}\]

      Via de regra, todas as aplicações listadas em Equação 5 podem ser solucionadas com auxílio das relações matriciais das equações Equação 4 (ajustes linear, multilinear e superíficie de resposta linear) ou Equação 2 (planejamentos fatoriais). A seguir são exemplificadas duas situações dessa natureza.

Rendimento de Reação & Planejamento Fatorial 2\(^{2}\)

      O experimento fatorial mais simples é o que se avalia a resposta de um experimento (rendimento, por ex) em que se variam dois fatores (temperatura e tipo de catalisador, por ex) em dois níveis cada (baixo e alto). A tabela elaborada no trecho abaixo a partir dos dados explicitados por Neto e cols [@neto2010fazer] exemplifica essa situação.

#  Planejamento fatorial

# Dados do experimento
temp <- c(40, 60, 40, 60)
catalis <- c("A", "A", "B", "B")
rendim <- c(59, 90, 54, 68)

# Tabela do planejamento fatorial

tab.fat <- data.frame(temp, catalis, rendim)
knitr::kable(tab.fat, caption = "Dados de experimento
             fatorial (Neto e cols, 2010).", "pipe") # tabela

Dados de experimento fatorial (Neto e cols, 2010).

temp	catalis	rendim
40	A	59
60	A	90
40	B	54
60	B	68

      Para conduzir a análise matricial dos dados é necessário converter a tabela de variáveis independentes (preditoras) em uma matriz de planejamento codificada, na qual valores altos (nível superior) são representados por +1 e valores baixos (nível inferior) por -1. Além disso, também é necessário atribuir-se +1 à 1a. coluna, e produzir uma 4a. coluna contendo o produto dos preditores codificados. Exemplificando, para temperatura a 40 (-1) e catalisador B (+1), a linha conterá o produto -1. Essa matriz final 4x4 é denominada matriz de coeficientes de contraste:

\[ X = \begin{bmatrix} 1 & -1 & -1 & 1 \\ -1 & -1 & 1 & 1 \\ -1 & 1 & -1 & 1 \\ 1 & 1 & 1 & 1 \\ \end{bmatrix} \]

      Além disso, é necessário dividir a o resultado da operação matricial por um vetor escalar específico. Resumindo: elabora-se a matrix X codificada dos preditores, a matriz Y da resposta, aplica-se a Equação 2, e divide-se o resultado por um vetor característico do planejamento fatorial 2\(^{2}\) (c(4,2,2,2)). O trecho de código abaixo soluciona o problema levantado:

# Criação da matriz de planejamento codificada
X <- matrix(c(1, -1, -1, 1, 1, 1, -1, -1, 1, -1, 1, -1, 1, 1, 1, 1),
            nrow = 4, byrow = TRUE)
# Criação da matriz de rendimento
Y <- as.matrix(rendim)
# Determinação dos coeficientes beta:
beta <- t(X) %*% Y / c(4, 2, 2, 2)
beta

       [,1]
[1,]  67.75
[2,]  22.50
[3,] -13.50
[4,]  -8.50

        Dessa forma, interpreta-se o resultado como:

\[ \begin{pmatrix} M \\ T \\ C \\ TC \\ \end{pmatrix} = \begin{pmatrix} 67,75 \\ 22,50 \\ -13,50 \\ -8,50 \\ \end{pmatrix} \tag{6}\]

Onde M representa a média global da resposta, T e C os efeitos principais (temperatura e catalisador), e TC o efeito da interação. Em síntese, os resultados sugerem que 1) a temperatura favoreceu o rendimento, especialmente para o catalisador A, 2) há redução do rendimento quando se substitui o catalisador A pelo B, e c) os maiores rendimentos são obtidos com o catalisador A na temperatura mais alta. Expressando-se esses resultados na função linear múltipla:

\[ y=67,75+22,5*T-13,5*C-8,5*T*C \tag{7}\]

      Curiosamente, chega-se aos mesmos resultados se, ao invés de aplicarmos a Equação 2, utilizarmos a Equação 4, seguido de multiplicação (e não divisão) por outro vetor (c(1,2,2,2):

beta <- (solve(t(X) %*% X) %*% t(X) %*% Y) * c(1, 2, 2, 2)
beta

       [,1]
[1,]  67.75
[2,]  22.50
[3,] -13.50
[4,]  -8.50

Metodologia de Superfície de Resposta (MSR)

     Esta técnica estatística multivariável também é comumente empregada na modelagem de respostas influenciadas por mais de um fator, por vezes associada ao planejamento fatorial, e com vistas à otimização de uma resposta sem a necessidade de se avaliar todas as combinações possíveis. Isso pode ser particularmente útil quando se deseja otimizar um ensaio cuja resposta depende, por exemplo, de preditores escalares, como a faixa de concentração de determinado reagente e as condições de pH.
      Exemplificando para uma superfície de resposta linear [@neto2010fazer], num ensaio em que se deseja verificar o melhor rendimento (rend, %) de uma reação variando-se 3 níveis de concentração de reagente (conc, %) e três velocidades de agitação magnética (agit, rpm), pode-se como dantes elaborar a matriz de contrastes a partir das informações da tabela que segue:

# Dados para metodologia de superfície de resposta

conc <- c(45, 55, 45, 55, 50, 50, 50)
agit <- c(90, 90, 110, 110, 100, 100, 100)
x1 <- c(-1, 1, -1, 1, 0, 0, 0)
x2 <- c(-1, -1, 1, 1, 0, 0, 0)
rendim <- c(69, 59, 78, 67, 68, 66, 69)

tab.msr <- data.frame(conc, agit, x1, x2, rendim)
knitr::kable(tab.msr, caption = "Dados de experimento de
             metodologia de superfície de resposta linear
             (Neto e cols, 2010).", "pipe") # tabela

Dados de experimento de metodologia de superfície de resposta linear (Neto e cols, 2010).

conc	agit	x1	x2	rendim
45	90	-1	-1	69
55	90	1	-1	59
45	110	-1	1	78
55	110	1	1	67
50	100	0	0	68
50	100	0	0	66
50	100	0	0	69

# Criação da matriz de coeficientes de contraste
X <- matrix(c(1, 1, 1, 1, 1, 1, 1, -1, 1, -1, 1, 0, 0, 0, -1, -1, 1,
              1, 0, 0, 0), nrow = 7, byrow = FALSE)

# Criação da matriz de rendimento
Y <- as.matrix(rendim)

# Determinação dos coeficientes beta:
beta <- solve(t(X) %*% X) %*% t(X) %*% Y
beta

      [,1]
[1,] 68.00
[2,] -5.25
[3,]  4.25

      Dessa forma, a função linear que expressa a superfície de resposta será:

\[ y=68,00-5,25*conc+4,25*agit \tag{8}\]

Superfície Quadrática de Resposta

      Por vezes o modelo linear pode não adequar-se ao planejamento experimental, o que pode ser verificado por uma Análise de Variância (ANAVA) do experimento. Nesses casos pode-se aplicar uma metodologia de superfície quadrática, e que pode ser expressa como visto na Equação 5. Nesses casos é usual uma construção denominada planejamento em estrela que acrescenta ao planejamento inicial um idêntico rotacionado 45\(^{o}\), e cujos pontos novos estão distantes \(\sqrt{2}\) unidades codificadas do ponto central. O exemplo abaixo pretende exemplificar essa metodologia.

# Dados para superfície quadrática de resposta

conc <- c(30, 40, 30, 40, 35, 35, 35, 28, 35, 42, 35)
agit <- c(115, 115, 135, 135, 125, 125, 125, 125, 139, 125, 119)
x1 <- c(-1, 1, -1, 1, 0, 0, 0, -sqrt(2), 0, sqrt(2), 0)
x2 <- c(-1, -1, 1, 1, 0, 0, 0, 0, sqrt(2), 0, -sqrt(2))
rendim <- c(86, 85, 78, 84, 90, 88, 89, 81, 80, 86, 87)

tab.msr2 <- data.frame(conc, agit, x1, x2, rendim)
knitr::kable(tab.msr2, caption = "Dados de experimento de metodologia de
             superfície quadrática de resposta (Neto e cols, 2010).", "pipe")

Dados de experimento de metodologia de superfície quadrática de resposta (Neto e cols, 2010).

conc	agit	x1	x2	rendim
30	115	-1.000000	-1.000000	86
40	115	1.000000	-1.000000	85
30	135	-1.000000	1.000000	78
40	135	1.000000	1.000000	84
35	125	0.000000	0.000000	90
35	125	0.000000	0.000000	88
35	125	0.000000	0.000000	89
28	125	-1.414214	0.000000	81
35	139	0.000000	1.414214	80
42	125	1.414214	0.000000	86
35	119	0.000000	-1.414214	87

# tabela

      Dessa vez a matriz de coeficentes de contrastes expande-se para seis colunas em função dos termos x\(_{1}^{2}\), x\(_{2}^{2}\), e x\(_{1}\)x\(_{2}\), tornando-se:

\[ \begin{pmatrix} 1 & -1 & -1 & 1 & 1 & 1 \\ 1 & 1 & -1 & 1 & 1 & -1 \\ 1 & -1 & 1 & 1 & 1 & -1 \\ 1 & 1 & 1 & 1 & 1 & 1 \\ 1 & 0 & 0 & 0 & 0 & 0 \\ 1 & 0 & 0 & 0 & 0 & 0 \\ 1 & 0 & 0 & 0 & 0 & 0 \\ 1 & -\sqrt(2) & 0 & 2 & 0 & 0 \\ 1 & 0 & \sqrt(2) & 0 & 2 & 0 \\ 1 & \sqrt(2) & 0 & 2 & 0 & 0 \\ 1 & 0 & -\sqrt(2) & 0 & 2 & 0 \\ \end{pmatrix} \] {#eq-msr2)

      O procedimento para a supefície quadrática repete a operação matricial realizada com a linear:

# Criação da matriz de coeficientes de contraste para a superfície quadrática
X <- matrix(c(rep(1, 11), -1, 1, -1, 1, 0, 0, 0, -sqrt(2),
              0, sqrt(2), 0, -1, -1, 1, 1, 0, 0, 0, 0, sqrt(2),
              0, -sqrt(2), 1, 1, 1, 1, 0, 0, 0, 2, 0, 2, 0, 1, 1,
              1, 1, 0, 0, 0, 0, 2, 0, 2, 1, -1, -1, 1, 0, 0, 0, 0,
              0, 0, 0), nrow = 11, byrow = FALSE)

# Criação da matriz de rendimento
Y <- as.matrix(rendim)
# Determinação dos coeficientes beta:
beta <- solve(t(X) %*% X) %*% t(X) %*% Y
beta

          [,1]
[1,] 89.000000
[2,]  1.508883
[3,] -2.362437
[4,] -2.812500
[5,] -2.812500
[6,]  1.750000

      O resultado expressa função quadrática de superfície encontrada, tal como segue:

\[ y=89,00+1,51*x_1-2,36*x_2-2,81*x_1^2-2,81*x_2^2+1,75*x_1*x_2 \tag{9}\]

      Pelo resultado acima é possível prever-se as condições otimizadas para o ensaio. Nesse sentido, o R permite, por exemplo, a construção de um gráfico tridimensional que represente a função obtida, e sem a necessidade de pacote adicional: tal como segue:

## Superfície quadrática de resposta (MSR)

x <- seq(-1, 1, 0.1) # preditor x
y <- seq(-1, 1, 0.1) # preditor y
mrs <- function(x, y) {
  89.00 + 1.51 * x - 2.36 * y - 2.81 * x^2 - 2.81 * y^2 + 1.75 * x * y
} # função aplicada aos preditores
z <- outer(x, y, mrs) # saída do gráfico 3D (resposta)
res <- persp(x, y, z, xlab = "x1", ylab = "x2", zlab = "z",
             shade = 0.4, theta = 30, phi = 15, ticktype = "detailed")
# plotagem de superfície da função z(x,y)
pontos <- trans3d(x1, x2, rendim, pmat = res) # comando para adição de pontos experimentais
points(pontos, pch = 19, col = 1) # adição dos pontos

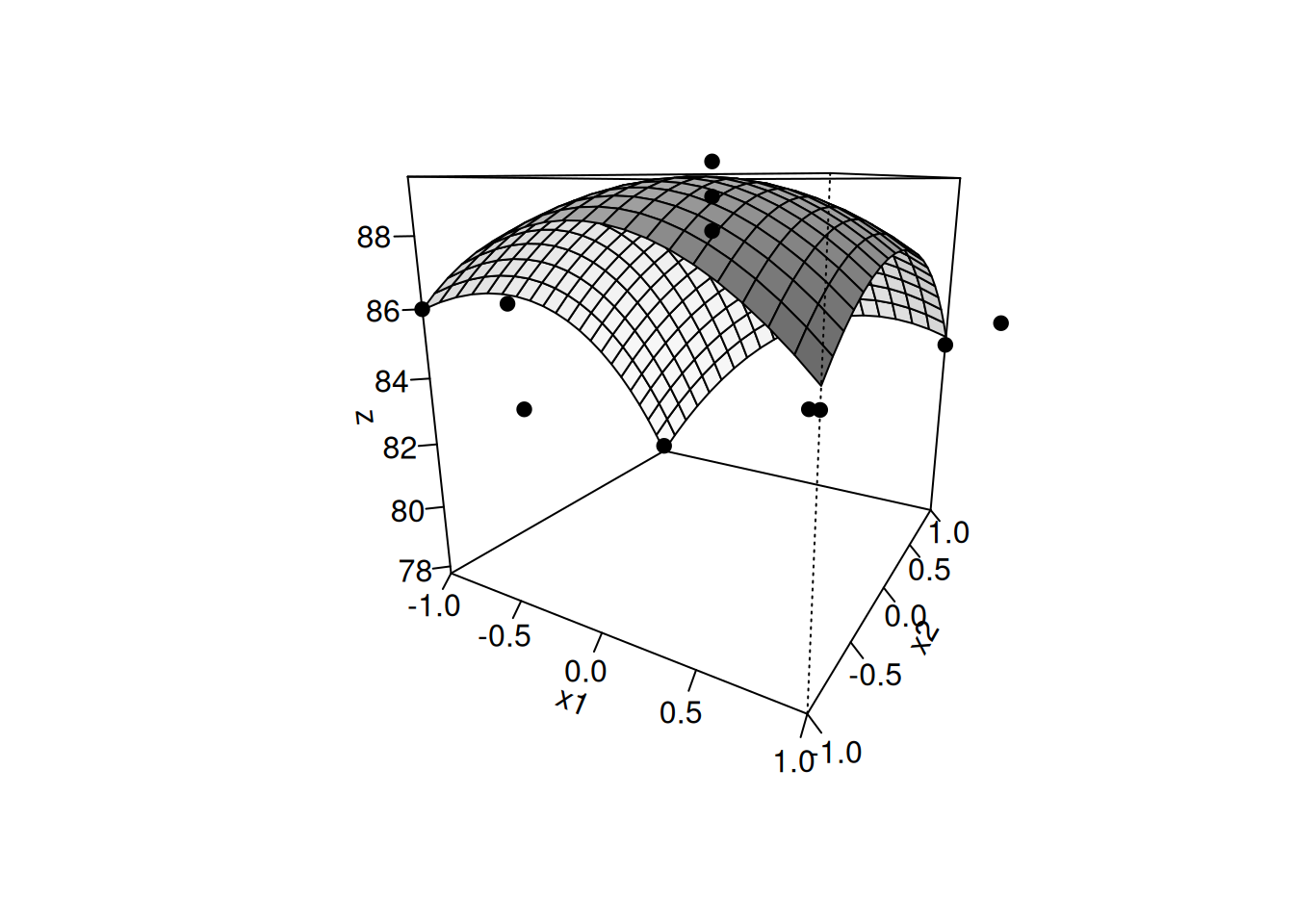

Superfície quadrática descrita pela equação de MSR com superposição dos valores experimentais.

      Não obstante, existem para o R alguns pacotes para representação tridimensional de dados e funções (rgl, plot3D, scatterplot3d), como também para análise de planejamento fatorial (agricolae,afex,FMC), e de metodologia de superfície de resposta (rsm`).
