33  Influência da Concentração dos Íons na Tensão da Pilha de Daniell

As pilhas, são objetos fundamentais para que podsamos ter a compreensão dos processos de conversão de energia quimica para uma energia elerica, e a pilha de Daniell é um dos exemplos mais ilustraivos desse processo. Esse sistema é composto por duas meias celulas onde ocorre a oxidação do zinco metálico no ânodo e a redução dos íons de cobre no cátodo, resultando na geração de uma corrente elétrica. E a ponte salina é essencial, ela permite o movimento de íons entre as soluções. Essa voltagem gerada pela pilha de Daniell é diretamente influenciada pela concentração dos íons presentes nas soluções.

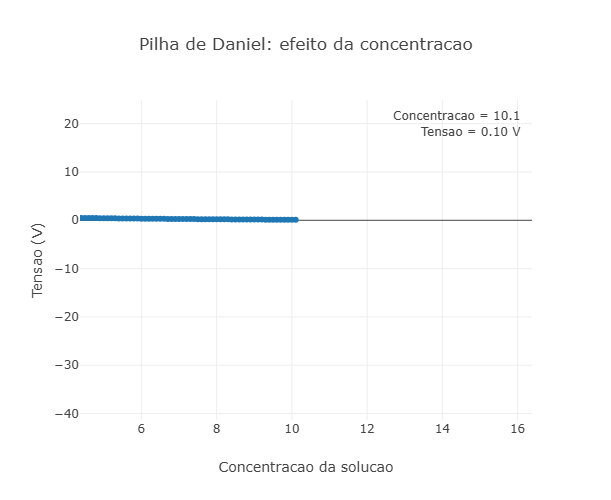

No grafico de animação, é possivel obervar a relção entre a concentração dos íons e a tensão da pilha de Daniell, esse grafico começa com uma concentração muito baixa e uma tensão alta, conforme a concentração dos íons aumenta, a tensão da pilha cai, mostrando a relação inversa entre a concentração dos íons e a tensão da pilha, o que é explicado pela equação de Nernst, que relaciona a tensão da pilha com a concentração dos íons envolvidos na reação.

33.1 Equação:

33.2 Equação simplificada para a tensão da pilha de Daniell:

\[ V = 1.1 \cdot \log_{10}\left(\frac{10}{c}\right) + 0.1 \]

Onde:

-V: tensão da pilha (V).

-C: concentração da solução (mol/L).

-log10: logaritmo na base 10.

-10: valor de referência de concentração utilizado na simulação.

-1.1: fator que controla a sensibilidade da tensão à concentração.

-0.1: constante adicionada para ajustar o valor inicial da tensão.

33.3 Equação de Nernst para a pilha de Daniell:

\[ E = E^\circ - \frac{0.0592}{2} \log\left( \frac{[Zn^{2+}]} {[Cu^{2+}]} \right) \]

Onde:

-E: potencial da pilha de Daniell (V).

-E∘: potencial padrão da pilha de Daniell (aproximadamente 1,10 V).

-0.0592: constante da Equação de Nernst para 25∘C.

-2: número de elétrons transferidos na reação global.

-[Zn2+]: concentração dos íons zinco na solução (mol/L).

-[Cu2+]: concentração dos íons cobre na solução (mol/L).

-log: logaritmo decimal.

33.4 Download e Uso:

Essa animação mostra a relação entre a concentração dos íons e a tensão da pilha de Daniell.
Como usar:

  1. Visualiza a animação: O grafico será desenhado automaticamete no seu navegador, exibindo o ponto de partida da simulaçõa com uma concentração baixa e uma tensão alta. Conforme a animação progride, a concentração dos íons aumenta e a tensão da pilha diminui, ilustrando a relação inversa entre esses dois parâmetros.

  2. Interpreta os resultados: Observe como a tensão da pilha de Daniell varia em resposta às mudanças na concentração dos íons. A relação inversa é evidente, e isso pode ser explicado pela equação de Nernst, que relaciona a tensão da pilha com a concentração dos íons envolvidos na reação.

  3. Explora diferentes cenários: Você pode modificar a equação ou os parâmetros para explorar como diferentes concentrações de íons afetam a tensão da pilha. Por exemplo, você pode ajustar o valor de referência de concentração ou o fator de sensibilidade para ver como isso influencia a curva da animação.

Sugestão:

  1. Controlar a concentração dos íons em uma pilha de Daniell, pode ser uma maneira eficaz de ajustar a tensão gerada pela pilha. Um exemplo, aumentando a concentração dos íons de cobre no cátodo ou diminuindo a concentração dos íons de zinco no ânodo, é possível aumentar a tensão da pilha.

  2. Redefina a equação para incluir outros fatores como a temperatura ou a presença de outros íons na solução, isso pode fornecer uma compreensão mais completa do comportamento da pilha de Daniell.

33.5 Lógica de código

  1. definição das concentrações e tensões: O código começa definindo dois arrays, um para armazenar as concentrações dos íons e outro para armazenar as tensões correspondentes. Um loop é usado para calcular a tensão da pilha de Daniell para uma série de concentrações, usando a equação simplificada fornecida.

  2. criação dos dados para a animação: Os dados iniciais para a animação são criados, começando com a primeira concentração e tensão calculada. A animação é configurada para mostrar tanto as linhas quanto os marcadores.

Estudante: Curso de Biotecnologia, Universidade Federal de Alfenas (UNIFAL-MG)
