7  Simulador Gráfico de Qualidade Fotográfica

O objeto abaixo mostra uma simulação em formato de gráfico ondulatório, que busca comparar a qualidade fotográfica atual com uma qualidade de referência. O usuário pode escolher os valores do diafragma, obturador e focal da “câmera”. Sendo assim, é possível analisar se os valores IQF estão de acordo.

7.1 Equação:

\[ \sigma_{\mathrm{final}} = \sqrt{ \sigma_{\mathrm{dif}}^{2} + \sigma_{\mathrm{trem}}^{2} } \]

\[ IQF= \frac{100} {\sigma_{\mathrm{final}}} \]

Onde:

σfinal = borramento total da imagem; σdif = borramento devido à degradação óptica da lente (difração e aberrações); σtrem = borramento causado pelo tremor da câmera.

IQF = Índice de Qualidade Fotográfica (0–100); 100 = valor de referência correspondente à condição ideal do simulador; σfinal​ = borramento total da imagem.

7.2 Download e Uso:

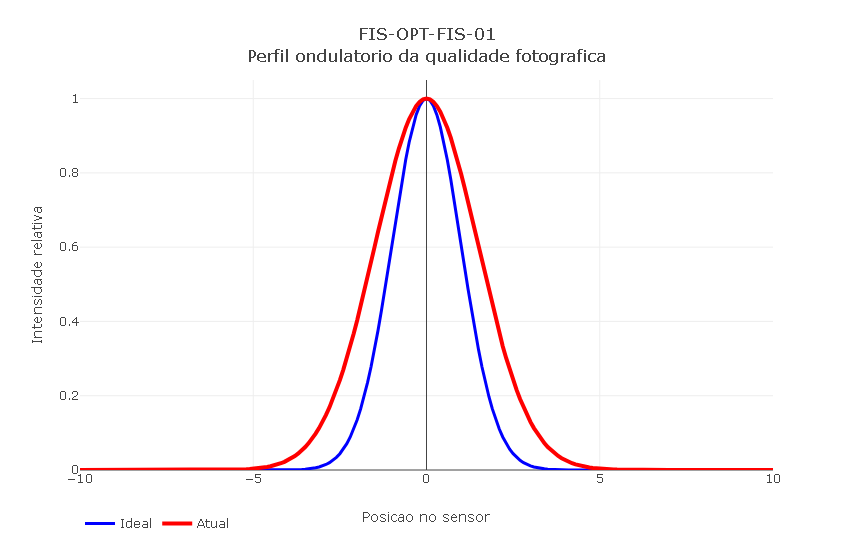

Simulador ondulátorio de IQF.

  1. O usuário pode trocar os valores do Diafragma, Obturador e Focal da câmera nos sliders acima do gráfico.
  2. Pode-se comparar os resultados com o “Ideal”.
  3. Analise os valores no cabeçalho, produtos da equação da qualidade fotográfica.
  4. Explore os diferentes estados da qualidade fotográfica, como Boa, Comprometida, etc.
Sugestão:
  1. Mude os valores de diferentes formas, para ver se a qualidade está comprometida, ou de acordo com o Ideal.
  2. Troque a posição do gráfico ondulatório de acordo com os resultados, tentando aproximá-lo da linha azul.

7.3 Lógica de código

  1. O usuário escolhe a abertura do diafragma, a velocidade do obturador e a distância focal.
  2. O simulador estima a perda de nitidez causada pela óptica da lente (difração e aberrações).
  3. A velocidade do obturador é comparada com a regra do obturador seguro (≈1/focal) para estimar o efeito do tremor da câmera.
  4. As perdas ópticas e o tremor são combinados para calcular o borramento total da imagem.
  5. O borramento é representado por uma curva que indica o nível de nitidez da fotografia.
  6. O resultado é convertido em um Índice de Qualidade Fotográfica (IQF), variando aproximadamente de 0 a 100.
  7. A fotografia é então classificada em categorias: Excelente, Muito boa, Boa, Aceitável ou Comprometida.
